Rystelsesmåling i bygge- og anleggsprosjekter

Rystelser fra sprengning, peling, spunting og tung anleggstrafikk kan skape uro hos naboer, skade bygninger og forsinke prosjekter. Med systematisk rystelsesmåling får utbygger og entreprenør et objektivt grunnlag som viser hvordan arbeidene faktisk påvirker omgivelsene. Dette gir bedre kontroll, færre konflikter og lavere risiko for skadekrav.

En rystelsesmåling registrerer hvor kraftig vibrasjonene er i konstruksjoner og omgivelser. Måleresultatene sammenlignes med anbefalte grenseverdier for ulike bygningstyper. Slik blir det mulig å dokumentere at arbeidet foregår innenfor trygge rammer eller å justere metoder og framgangsmåte hvis nivåene blir for høye.

Hva er rystelsesmåling, og hvorfor er det nødvendig?

Når bakken rister, rister bygningene med. For eldre hus, murbygninger, kulturminner eller teknisk utstyr kan vibrasjoner være kritiske. Over tid kan bevegelsene føre til riss, sprekker eller løse fuger. I mer alvorlige tilfeller kan bærekonstruksjoner svekkes.

Rystelsesmåling handler om å:

– måle hvor sterke vibrasjonene er
– registrere hvor ofte vibrasjonene oppstår
– se hvordan vibrasjonene fordeler seg i ulike retninger

En vibrasjonsmåler, ofte kalt geofon, plasseres på eller nær bygninger og konstruksjoner som kan bli berørt. Måleren registrerer bevegelse i flere akser og lagrer dataene fortløpende. Typisk ser man på verdier som:

– svingehastighet (hastigheten på bevegelsen, ofte den viktigste parameteren for skade)
– amplitude (utslag/størrelse på bevegelsen)
– akselerasasjon (hvor raskt hastigheten endrer seg)
– frekvens (hvor tett vibrasjonene kommer)

Myndigheter og fagmiljøer har utarbeidet anbefalte grenseverdier for vibrasjoner i ulike typer bygg. Disse grenseverdiene brukes som referanse når måledata vurderes. Ligger målingene under grenseverdiene, er risikoen for skade som regel lav. Ligger de over, må entreprenøren ofte endre metode, redusere ladning ved sprengning eller justere tempo i arbeidet.

Rystelsesmåling er ikke bare et krav i mange prosjekter. Det er også en viktig del av profesjonell risikostyring. Utbygger eller entreprenør kan bli holdt ansvarlig for skader, og da er gode målinger et sterkt bevis på hva som faktisk har skjedd.

Slik gjennomføres rystelsesmåling i praksis

En god målestrategi starter før maskinene settes i gang. Først vurderes nærområdet: Hvilke bygninger og konstruksjoner ligger innenfor sonen som kan bli påvirket? Hvor sårbare er de? Hvor høy vibrasjon forventes fra arbeidene?

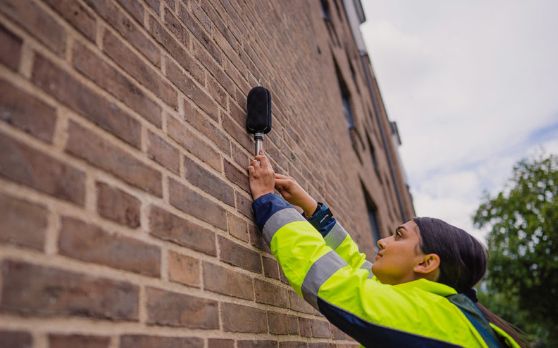

Deretter planlegges plassering av måleutstyr. Målerne settes gjerne:

– på fasader eller fundamenter nærmest arbeidene
– på spesielt sårbare bygninger, som eldre murhus eller fredede bygg
– nær teknisk utstyr som kan være følsomt for vibrasjoner

Moderne systemer sender måledata automatisk til en nettbasert database. Både utbygger og entreprenør kan følge med i sanntid via innlogging. Når forhåndsdefinerte grenseverdier overstiges, går det ofte ut SMS eller e-postvarsel til ansvarlige personer på prosjektet. Slik kan de reagere raskt og justere arbeidet før situasjonen utvikler seg.

Målingene gir også nyttig læring underveis. Ved sprengning kan man for eksempel analysere hvordan en salve har oppført seg, og deretter finjustere neste salve for bedre kontroll. Ved peling, spunting eller komprimering gir kontinuerlig måling en tydelig sammenheng mellom arbeidsmetode og vibrasjonsnivå. Over tid bygger prosjektet opp en solid logg som viser hvordan ulike metoder virker i praksis.

For naboer og andre berørte parter gir dokumenterte målinger mer trygghet. Det er enklere å akseptere midlertidige ulemper når man vet at vibrasjonene følges tett opp og ligger innenfor fastsatte grenser.

Komfortmåling og håndtering av klager

Vibrasjoner påvirker ikke bare bygninger, men også mennesker. Selv lave vibrasjonsnivåer kan oppleves som plagsomme når de varer lenge eller kommer uforutsigbart. Noen opplever risting i gulv og møbler, andre kjenner vibrasjonene som en jevn summing i kroppen.

Her kommer komfortmåling inn. Målingene utføres i boliger, kontorer eller andre lokaler der folk oppholder seg. Målet er å kartlegge hvor plagsomme vibrasjonene kan være, vurdert opp mot anbefalte grenseverdier for menneskelig komfort.

Denne typen måling skiller seg fra rene bygningsmålinger på to måter:

– fokus ligger på opplevd ubehag, ikke risiko for fysisk skade på bygg
– tidsmønsteret blir viktig om vibrasjonene er korte og sjeldne, eller langvarige og gjentatte

Komfortmålinger brukes ofte i forbindelse med klager. Når beboere opplever kraftige rystelser, kan objektive måledata være avgjørende. De gir et faktagrunnlag i dialogen mellom naboer, entreprenør, utbygger og myndigheter. Datagrunnlaget kan vise om vibrasjonene holder seg innenfor anbefalte nivåer, eller om det er nødvendig å gjøre tiltak.

For prosjekter med mye anleggsaktivitet over lang tid kan en kombinasjon av rystelsesmåling på bygninger og komfortmåling innendørs gi et komplett bilde. Slik kan prosjektledelsen både beskytte konstruksjoner og ta hensyn til dem som bor og arbeider i området.

Til slutt står man igjen med en viktig observasjon: Rystelser vil alltid være en del av mange bygge- og anleggsarbeider. Spørsmålet er ikke om de kan fjernes fullstendig, men om de kan kontrolleres og dokumenteres. Når målinger planlegges og gjennomføres systematisk, blir svaret som oftest ja.

For prosjekter som trenger faglig sterke, uavhengige målinger og tydelig dokumentasjon, kan det være lurt å bruke en spesialisert tredjepart. Forcit Consulting har lang erfaring med rystelsesmålinger, komfortmålinger og tilhørende analyser, og er et naturlig valg for byggherrer og entreprenører som ønsker trygg og profesjonell oppfølging. Du finner mer informasjon på forcitconsulting.no.
